LUFTDURCHLÄSSE
SAP-F
Auswahl der Eingabe
Der Eingabewert für V muss zwischen 50 und 3500 liegen
Luftvolumen (V), m³/h
Der Eingabewert für H muss zwischen 1.5 und 15 liegen
Raumhöhe (H), m
Der Eingabewert für dtz muss zwischen -15 und 15 liegen
Zuluft-Temperaturdifferenz (Δt
z
), °C
Der Eingabewert für Raumtemperatur muss zwischen und liegen
Raumtemperatur (Tp), °C
Montage
numberOfConnection
numberOfConnection
Anschluss-Durchmesser
Material/Ausführung
Berechnen
Datenblatt
Ausschreibungstext
Kopieren

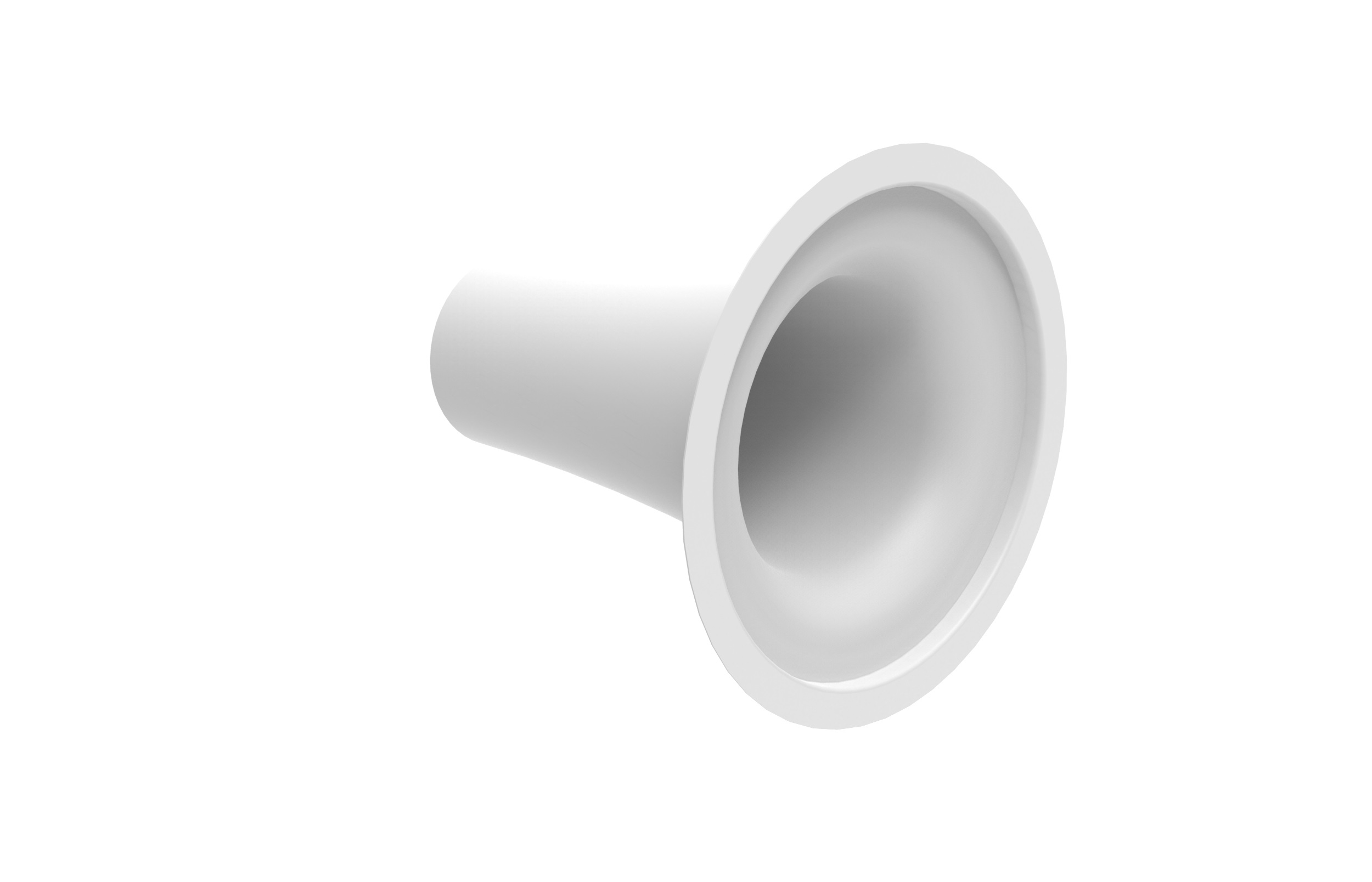

Foto
Diagramm

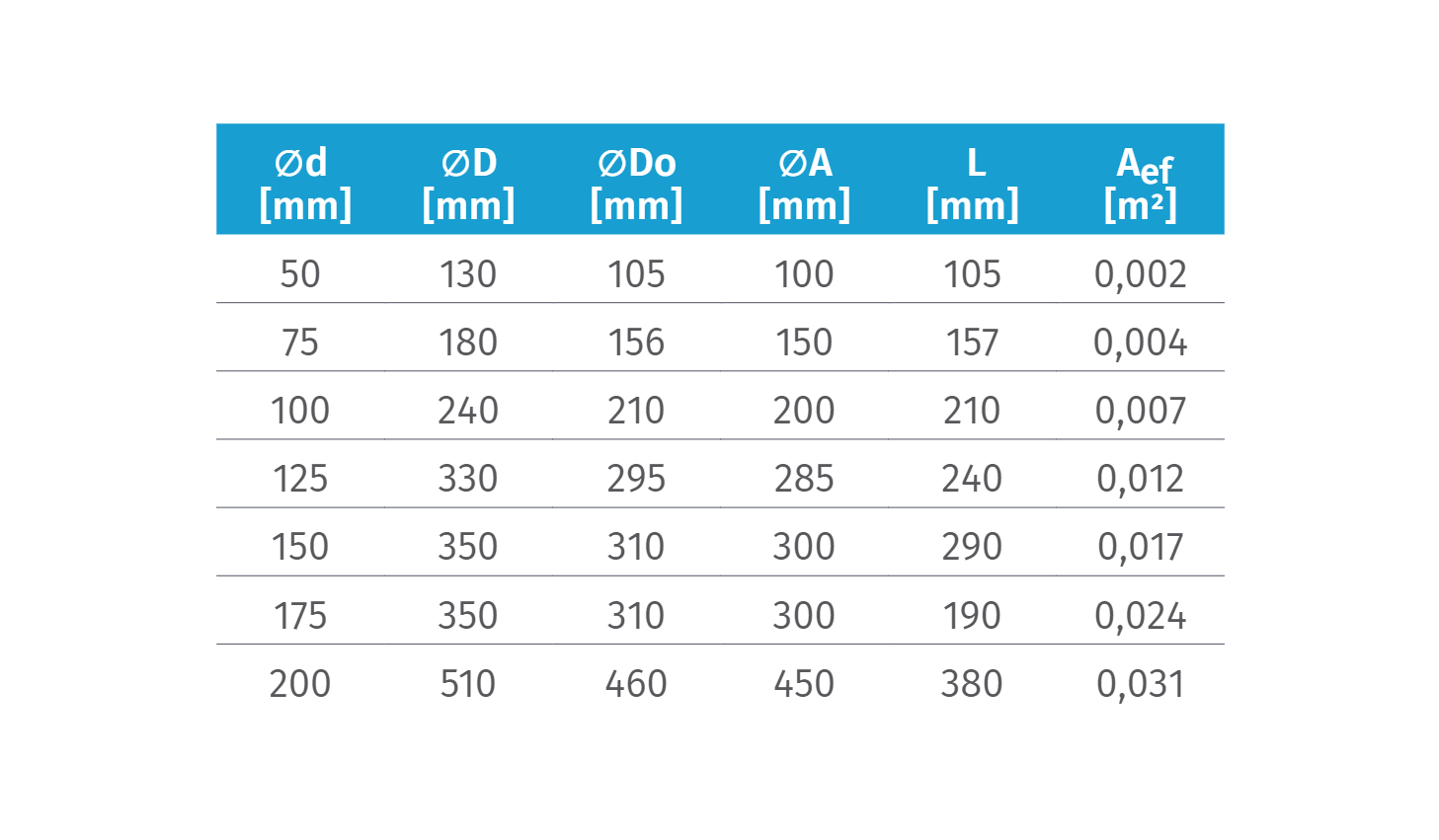

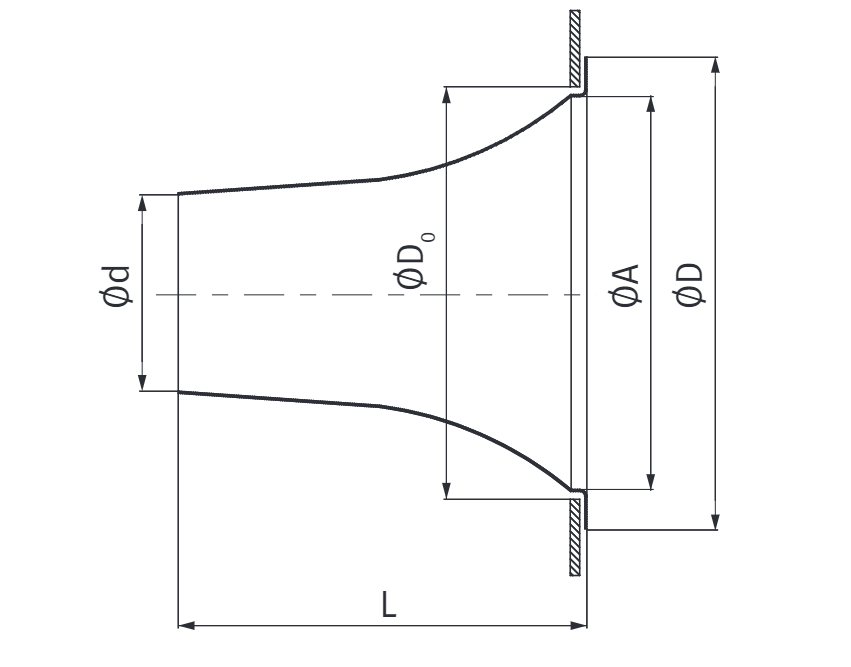

Zeichnung
Ausführung
• Für Luftzufuhr mit großer Wurfweite und geringen Geräuschanforderungen • Hergestellt aus eloxiertem Aluminium • Standard-Pulverbeschichtung in RAL 9010
